超聲波單雙張傳感器
換能頻率高400Hz
自動教導設定、自動運行，操作簡單
適用范圍廣：紙張印刷、裝配、折頁、包裝、太陽能硅片、PCB板制造
行業應用：汽車行業 / 包裝行業 / 智能倉儲 / 冶金工業 / 石油化工 / 印刷行業 / 機床行業 / 紡織行業 / 食品行業 / 工廠自動化
HN-M1840P
主要特點
-
工作電壓
-
單位面積重量10-1200g/m²的紙張，合金層壓板和厚達0.4mm薄膜，自動粘附膜
-
設計
-
圓柱形M18超聲換能器
-
工作模式
-
雙張控制器
-
測量方法
-
脈沖操作帶有振幅估算
-
盲區
-
在發射器和接收器前方5mm
-
電壓脈動
-
≤50mm
-
連接類型
-
2m PUR 電纜, 7x0.25mm
-
輸出
-
NPN/PNP輸出： Imax=200mA (-U+2V)
-
輸出邏輯關系
-
無紙狀態：白線OFF，黑線:OFF；單張狀態：白線ON，黑線:OFF；雙張/多張狀態：白線OFF，黑線:ON
-
響應時間
-
自動運行模式為2.5ms
-
上電延時
-
<750ms
-
發射器-接收器間距
-
20…40mm;最佳：20mm±2mm
-
允許的角度偏差
-
與垂直層面成±45°
-
材質
-
銅鍍鎳
-
超聲波換能器
-
泡沫聚氨酯,玻璃填充的環氧樹脂
-
螺母最擰緊力矩
-
M18:15Nm
-
防護等級EN 605289
-
IP65
-
工作溫度
-
-5℃…+60℃
-
儲存溫度
-
-40℃…+85℃
-
控制裝置
-
控制輸入:C1到C3
-
控制裝置描述
-
〈-V+6V：邏輯1(控制輸入端-V或懸空)；〉-V+10V：邏輯0（控制輸入端+V）
-
設定范圍
-
通過控制輸入進行教學
-
指示燈
-
綠燈：單張；綠燈閃爍：示教；紅燈：雙/多張；紅燈閃爍：無張

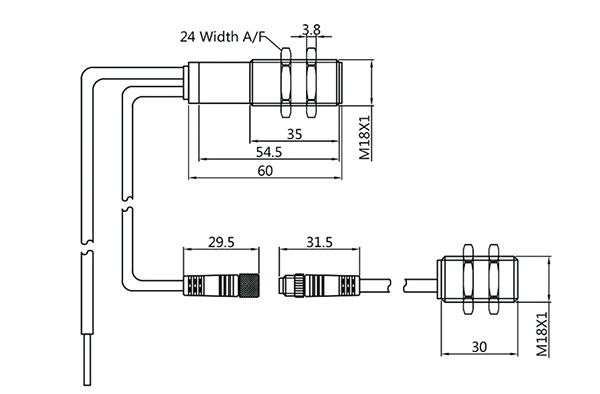

產品尺寸圖
下載
-
連接圖
