電容式傳感器的工作原理
來源：小編
時間：2025-12-07 06:12:06
點擊：17936

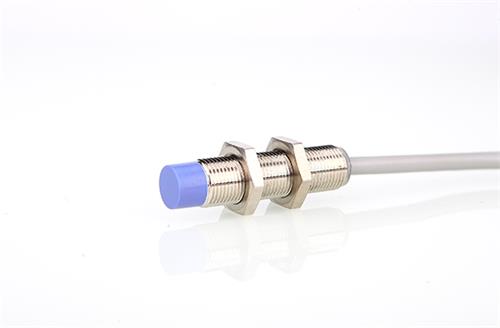

電容式傳感器是一種把被測的機械量轉換為電容量變化的傳感器，它的敏感部分就是具有可變參數的電容器。下面，給大家說說電容式傳感器的工作原理和類型。
電容式傳感器的電容檢測元件是根據圓筒形電容器原理進行工作的，電容器由兩個絕緣的同軸圓柱極板內電極和外電極組成，在兩筒之間充以介電常數為e的電解質時，兩圓筒間的電容量為C=2∏eL/lnD/d，式中L為兩筒相互重合部分的長度;D為外筒電極的直徑;d為內筒電極的直徑;e為中間介質的電介常數。在實際測量中D、d、e是基本不變的，所以電容式傳感器具有使用方便，結構簡單和靈敏度高等特點。
電容式傳感器可分為極距變化型、面積變化型、介質變化型三類。極距變化型一般用來測量微小的線位移或由于力、壓力、振動等引起的極距變化。面積變化型一般用于測量角位移或較大的線位移。介質變化型常用于物位測量和各種介質的溫度、密度、濕度的測定。
