光電開關的工作原理是怎樣的？
來源：小編
時間：2025-12-07 10:08:41
點擊：13962

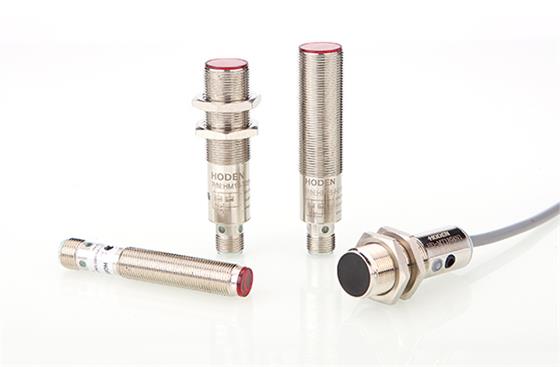

光電開關，也叫光電傳感器，是利用被檢測物對光束的遮擋或反射，由同步回路接通電路，從而檢測物體的有無。那么，光電開關的工作原理是怎樣的呢?
光電開關的工作原理：
1、由振蕩回路產生的調制脈沖經反射電路后，然后用數字積分光電開關或RC積分方式排除干擾，最后經延時(或不延時)觸發驅動器輸出光電開關控制信號。
2、利用光學元件，在傳播媒介中間使光束發生變化;利用光束來反射物體;使光束發射經過長距離后瞬間返回。光電開關是由發射器、接收器和檢測電路三部分組成。發射器對準目標發射光束，發射的光束一般來源于發光二極管(LED)和激光二極管。
3、光束不間斷地發射，或者改變脈沖寬度。受脈沖調制的光束輻射強度在發射中經過多次選擇，朝著目標不間接地運行。接收器有光電二極管或光電三極管組成。在接收器的前面，裝有光學元件如透鏡和光圈等。在其后面的是檢測電路，它能濾出有效信號和應用該信號。
4、振蕩回路產生的調制脈沖經反射電路后，由發光管GL輻射出光脈沖。當被測物體進入受光器作用范圍時，被反射回來的光脈沖進入光敏三極管DU。
5、光電開關并在接收電路中將光脈沖解調為電脈沖信號，再經放大器放大和同步選通整形，然后用數字積分或RC積分方式排除干擾，最后經延時(或不延時)觸發驅動器輸出光電開關控制信號。
6、光電開關一般都具有良好的回差特性，因而即使被檢測物在小范圍內晃動也不會影響驅動器的輸出狀態，從而可使其保持在穩定工作區。同時，自診斷系統還可以顯示受光狀態和穩定工作區，以隨時監視光電開關的工作。
