三線接近開關的兩種不同接線方法
來源：小編
時間：2025-12-07 11:33:01
點擊：14629
接近開關分為兩線制和三線制兩種，兩線制接近開關有較為簡單的接線方法，即直接與負載串聯后接通到電源上，但是其中三線制接近開關又有兩種不同的接線方法，即NPN型和PNP型。
三線制接近開關的兩種不同接線方法：

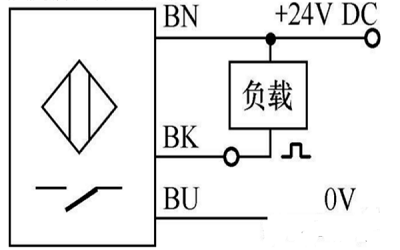

兩種不同接線方法的相同之處在于，都是在電源正端接棕線，負載應該接黑線，而在電源OV端應該接藍線。兩種方法的不同在于，在負載另一端接到電源正端的是NPN型，接到電源OV端的是PNP型。
PLC的數字量輸入有兩種模塊，一種是電源OV端接公共輸入，因為輸入模塊流出的電流，所以一定要選擇NPN型接近開關，這也叫日本模式；而一定要選擇PNP型接近開關的歐洲模式在電源正端接入公共輸入端，輸入模塊流入電流。
三線制接近開關在現實工作中較為可靠，因為三線制接近開關不容易受到剩余電流的影響，而兩線制接近開關在導通時會出現壓降，而又會有剩余電流的影響，應該考慮具體工作情況進行選擇。
需要注意的是，每個磁性接近開關產品的接線方法都略有不同，磁性接近開關的接線圖以產品說明書上為準。更多關于接近開關的內容，歡迎聯系霍盾電子。
